Изменение параметров диаграммы

Чтобы указать или редактировать настройки диаграммы, выполните следующие действия:

- выделите диаграмму (щелкните мышью по области диаграммы), настройки которой необходимо изменить.

- на панели свойств вкладка Диаграмма укажите параметры настройки диаграммы.

Параметры настройки позволяют задавать/редактировать:

- параметры области диаграммы: цвет фигуры, поворот вращения фигуры по оси X и по оси Y;

- отображение названия диаграммы и редактирование названия диаграммы;

- отображение сетки осей;

- отображение и месторасположение позиции легенды;

- отображение подписей осей категорий и значений;

- формат данных для оси категорий и оси значений;

- параметры границ и шага деления оси значений;

- параметры рядов данных: цвет ряда, зазор между рядами, перекрытие рядов;

- отображение подписи рядов, их расположение и формат данных.

Доступные параметры настройки элементов диаграммы зависят от выбранного типа диаграммы.

Настройки для группы «График 2D»

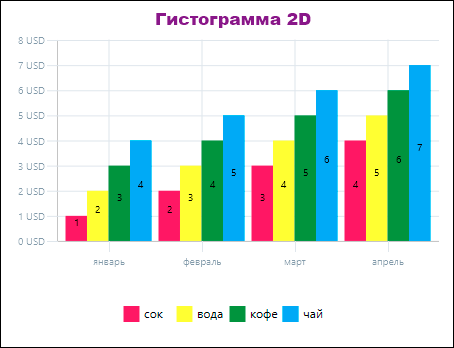

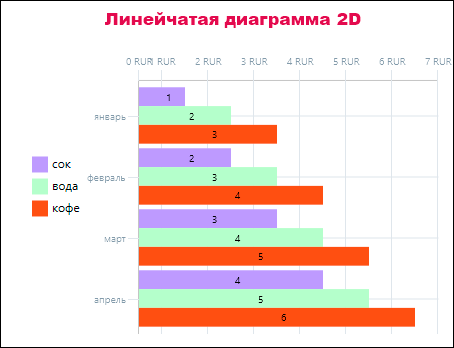

Гистограмма		Линейчатая диаграмма

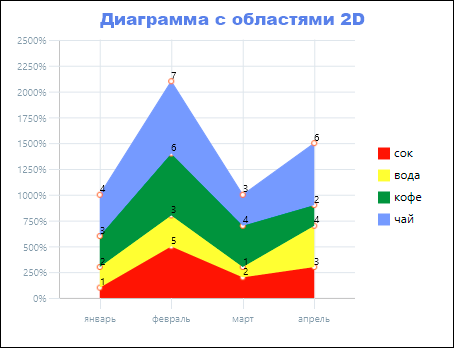

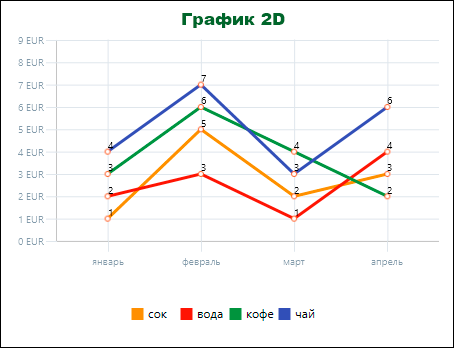

Диаграмма с областями		График

Для типа диаграмм Гистограмма, Линейчатая диаграмма, Диаграмма с областями, График можно настроить следующие параметры:

• область диаграммы:

- режим цвета: авто или выбор из палитры цветов;

• Название диаграммы:

- отображение названия диаграммы, наименование диаграммы;

- выбор шрифта, его размера и цвета;

• сетка:

- отображение линий сетки по вертикали и горизонтали;

• легенда:

- отображение легенды;

- месторасположение: слева, справа, вверху, внизу, верхний правый угол (по умолчанию легенда добавляется в правой части области диаграммы);

- выбор шрифта, его размера и цвета;

• ось категорий:

- отображение подписи оси категорий;

- настройка формата данных: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

• ось значений:

- отображение подписи оси значений;

- настройка формата данных: общий, числовой, денежный, финансовый, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

- настройка параметров границ (минимальное и максимальное значение) и шага деления оси значений;

• ряд:

- режим цвета для ряда: авто или выбор из палитры цветов;

- размер бокового зазора между рядами;

- размер перекрытия выбранного ряда;

- наличие подписи выбранного ряда с возможностью настройки параметров подписи:

- положение метки: центр, внутри, снаружи ряда;

- настройка формата данных для подписи: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных десятичных знаков, символ валюты, разделение групп разрядов и т.д.).

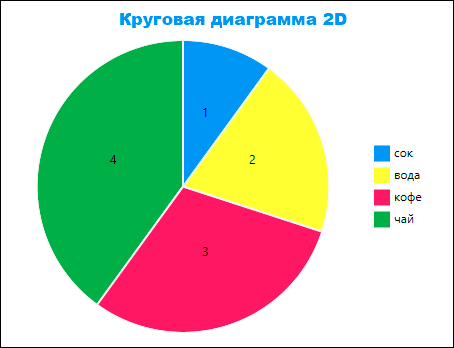

Круговая диаграмма

Для типа диаграммы Круговая диаграмма можно настроить следующие параметры:

• область диаграммы:

- режим цвета: авто или выбор из палитры цветов;

• Название диаграммы:

- отображение названия диаграммы, наименование диаграммы;

- выбор шрифта, его размера и цвета;

• легенда:

- отображение легенды;

- месторасположение: слева, справа, вверху, внизу, верхний правый угол (по умолчанию легенда добавляется в правой части области диаграммы);

- выбор шрифта, его размера и цвета;

• ряд:

- режим цвета для ряда: авто или выбор из палитры цветов;

- наличие подписи ряда с возможностью настройки параметров подписи:

- положение метки: центр, внутри, снаружи, оптимально;

- настройка формата данных для подписи: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных десятичных знаков, символ валюты, разделение групп разрядов и т.д.).

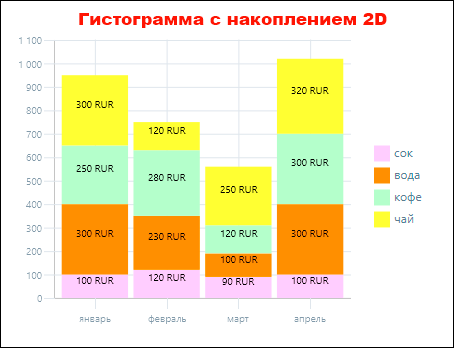

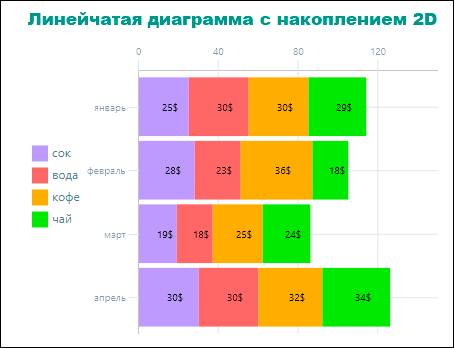

Гистограмма с накоплением		Линейчатая диаграмма с накоплением

Для типа диаграмм Гистограмма с накоплением и Линейчатая диаграмма с накоплением можно настроить следующие параметры:

• область диаграммы:

- режим цвета: авто или выбор из палитры цветов;

• Название диаграммы:

- отображение названия диаграммы, наименование диаграммы;

- выбор шрифта, его размера и цвета;

• сетка:

- отображение линий сетки по вертикали и горизонтали;

• легенда:

- отображение легенды;

- месторасположение: слева, справа, вверху, внизу, верхний правый угол (по умолчанию легенда добавляется в правой части области диаграммы);

- выбор шрифта, его размера и цвета;

• ось категорий:

- отображение подписи оси категорий;

- настройка формата данных: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

• ось значений:

- отображение подписи оси значений;

- настройка формата данных: общий, числовой, денежный, финансовый, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

- настройка параметров границ (минимальное и максимальное значение) и шага деления оси значений;

• ряд:

- режим цвета для ряда: авто или выбор из палитры цветов;

- размер бокового зазора между рядами;

- наличие подписи выбранного ряда с возможностью настройки параметров подписи:

- положение метки: центр, внутри, снаружи ряда;

- настройка формата данных для подписи: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных десятичных знаков, символ валюты, разделение групп разрядов и т.д.).

Настройки для группы «График 3D»

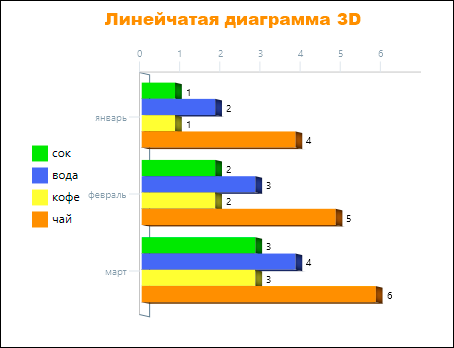

Гистограмма 3D		Линейчатая диаграмма 3D

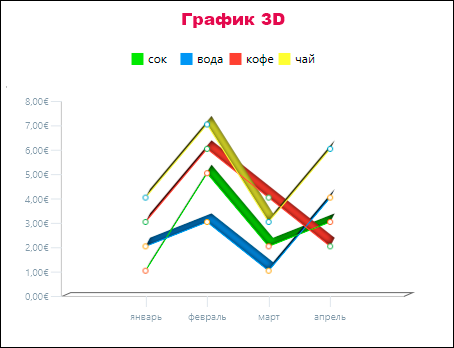

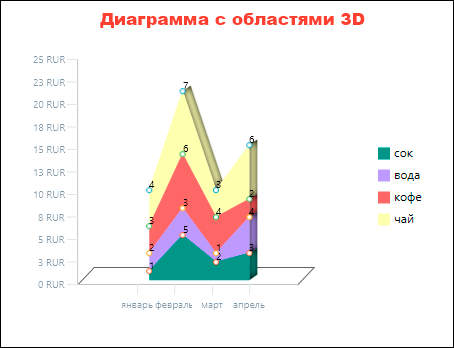

Диаграмма с областями 3D		График 3D

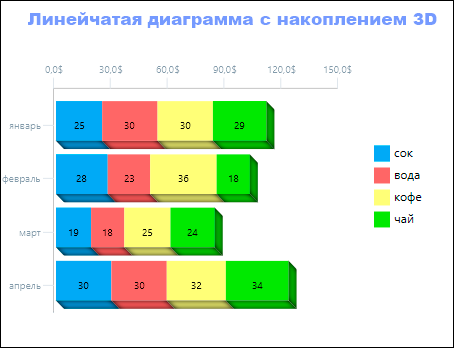

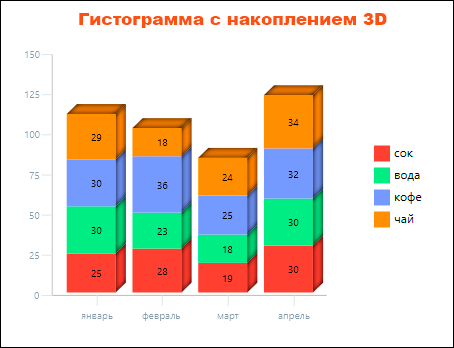

Гистограмма с накоплением 3D		Линейчатая диаграмма с накоплением 3D

Для типа диаграмм Гистограмма 3D, Линейчатая диаграмма 3D, Диаграмма с областями 3D, График 3D, Гистограмма с накоплением 3D и Линейчатая диаграмма с накоплением 3D можно настроить следующие параметры:

• область диаграммы:

- режим цвета: авто или выбор из палитры цветов;

- вращение по оси X и по оси Y.

• Название диаграммы:

- отображение названия диаграммы, наименование диаграммы;

- выбор шрифта, его размера и цвета;

• легенда:

- отображение легенды;

- месторасположение: слева, справа, вверху, внизу, верхний правый угол (по умолчанию легенда добавляется в правой части области диаграммы);

- выбор шрифта, его размера и цвета;

• ось категорий:

- отображение подписи оси категорий;

- настройка формата данных: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

• ось значений:

- отображение подписи оси значений;

- настройка формата данных: общий, числовой, денежный, финансовый, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных знаков, символ валюты, разделение групп разрядов и т.д.);

- настройка параметров границ (минимальное и максимальное значение) и шага деления оси значений;

• ряд:

- режим цвета для ряда: авто или выбор из палитры цветов;

- размер бокового зазора между рядами;

- наличие подписи выбранного ряда с возможностью настройки параметров подписи:

- настройка формата данных для подписи: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных десятичных знаков, символ валюты, разделение групп разрядов и т.д.).

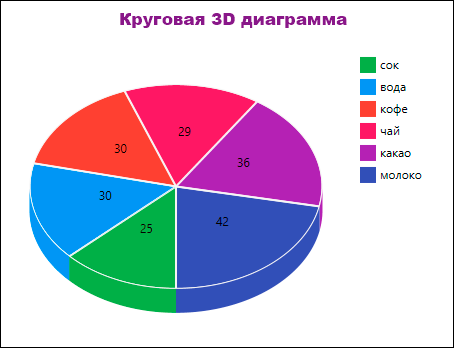

Круговая 3D диаграмма

Для типа диаграммы Круговая 3D диаграмма можно настроить следующие параметры:

• область диаграммы:

- режим цвета: авто или выбор из палитры цветов;

- вращение по оси X и по оси Y.

• Название диаграммы:

- отображение названия диаграммы, наименование диаграммы;

- выбор шрифта, его размера и цвета;

• легенда:

- отображение легенды;

- месторасположение: слева, справа, вверху, внизу, верхний правый угол (по умолчанию легенда добавляется в правой части области диаграммы);

- выбор шрифта, его размера и цвета;

• ряд:

- режим цвета для ряда: авто или выбор из палитры цветов;

- наличие подписи ряда с возможностью настройки параметров подписи:

- положение метки: центр, внутри, снаружи, оптимально;

- настройка формата данных для подписи: общий, числовой, денежный, дата, время, процентный, дробный, экспоненциальный, текстовый, дополнительный;

- настройка дополнительных параметров формата данных в зависимости от выбранного формата данных (количество десятичных десятичных знаков, символ валюты, разделение групп разрядов и т.д.).
